名称：不锈钢烧结网滤芯

时间：2018/9/24 22:35:21

不锈钢烧结网滤芯

滤芯主滤材采用五层不锈钢烧结网、过滤精度为2－200μm。

五层钢烧结网是采用五层不锈钢丝编制网经过特殊叠层压制，经真空炉烧结而成的具有较高强度及整体刚性的一种新型过滤材料，它克服了金属丝网强度低、刚性差、网孔易变形不稳定的不足。其具有渗透性好、强度高、抗腐蚀性强、易于清洗和反清洗、不易损坏、无材料脱离等特点，广泛应用于石油、化纤、化工、能源、航空、航天、安全、环保、医药、电力、电子等领域。

一、主要特性：　
      1、具有高强度，做成滤芯不需加内支撑；
      2、绝对没有材料脱离现象；
      3、便于反冲洗，使用寿命长；
      4、抗腐蚀性能高，不易损坏。

二、技术参数：
      1、过滤精度：2～60μm
      2、使用温度：-20～600℃
      3、最大压差：3.2MPa

名义过滤精度 (μ)	保护层	控制层	分流层	加强层	加强层	厚度 (mm)	透气度 (L/min/cm2)	冒泡压力 (mmH2O)	重量 (kg/m2)	孔隙率y
1	200	400x3000	200	12x64	64x12	1.7	1.81	360～600	五层烧结网 (8.4) 六层烧结网 (14.4)	大约 40%
2	100	325x2300	100	12x64	64x12	1.7	2.35	300～590
5	100	200x1400	100	12x64	64x12	1.7	2.42	260～550
10	100	165x1400	100	12x64	64x12	1.7	3.00	220～500
15	100	165x1200	100	12x64	64x12	1.7	3.41	200～480
20	100	165x800	100	12x64	64x12	1.7	4.50	170～450
25	100	165x600	100	12x64	64x12	1.7	6.12	150～410
30	100	400	100	12x64	64x12	1.7	6.86	120～390
40	100	325	100	12x64	64x12	1.7	7.10	100～350
50	100	250	100	12x64	64x12	1.7	8.41	90～300
75	100	200	100	12x64	64x12	1.7	8.70	80～250
100	100	150	100	12x64	64x12	1.7	9.10	70～190
150	50+100+50+30+30+100+50					2.0	25.00	50～150
200	40+80+40+20+40+80+40					2.0	26.00	50～150

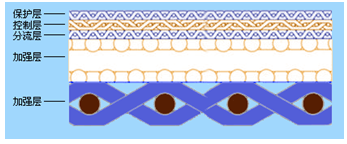

三、五层烧结网结构示意图

注：在5层烧结网的基础上再加上一层12目丝网成为6层烧结网。厚度为3.5mm，耐压性更好。

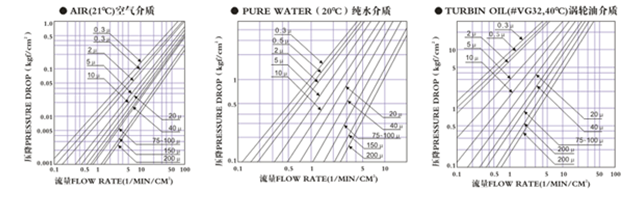

四、压差-流量曲线图

五、产品规格
滤芯型号：CF－D/L－R， CF-圆柱型滤芯， D-滤芯直径， L-滤芯长度， R-过滤精度

型号	L (mm)	D (mm)	M	过滤面积	R(μm)	滤材
CF-14/65-R	65	14	M10x1P M14x1P M14x1.5P 1/4"NPT	0.002M2	2, 5, 10, 15, 20, 30, 40, 75	不锈钢烧结网
CF-14/250-R	250			0.01M2
CF-14/500-R	500			0.022M2
CF-14/1000-R	1000			0.044M2

型号	L (mm)	D (mm)	M	过滤面积	R(μm)	滤材
CF-25/250-R	250	25	M20x1.5P	0.019M2	2, 5, 10, 15, 20, 30, 40, 75	不锈钢烧结网
CF-25/500-R	500			0.039M2
CF-25/1000-R	1000			0.078M2
CF-30/500-R	500	30	M20x2P M20x2.5P M28x2P	0.046M2
CF-30/1000-R	1000			0.093M2
CF-30/1500-R	1500			0.140M2

型号	L (mm)	D (mm)	M	过滤面积	R(μm)	滤材
CF-50/250-R	250	50	Sealing ring or flange	0.038M2	2, 5, 10, 15, 20, 30, 40, 75	不锈钢烧结网
CF-50/500-R	500			0.078M2
CF-50/1000-R	1000			0.150M2
CF-60/500-R	500	60		0.094M2
CF-70/500-R	500	70		0.108M2
CF-75/500-R	500	75		0.115M2
CF-90/500-R	500	90		0.140M2
CF-150/500-R	500	150		0.230M2

型号	L (mm)	D (mm)	M	过滤面积	R(μm)	滤材
CF-16/390-R	390	16	M16x1.5P M33x1.5P M33x2P M55x2P	0.02M2	2, 3, 5, 7, 10,15, 20,25, 30,40, 60, 75	不锈钢烧结网，不锈钢烧结毡、不锈钢编织网
CF-50/500-R	500	50		0.07M2
CF-63/750-R	750	63		0.15M2
CF-65/266-R	266	65		0.05M2
CF-70/500-R	500	70		0.10M2
CF-70/1000-R	1000	70		0.21M2

注：可根据客户要求加工不同规格尺寸，接口方式也可按要求加工。
